Cum sârmă de sudură din aluminiu 4943 se adresează pierderii de rezistență după sudare

Inginerii care lucrează cu aliaje de aluminiu tratabile termic cunosc bine problema. Materialul de bază vine evaluat pentru o rezistență specifică la tracțiune. Fabricarea continuă. Sudurile par curate. Dar testele post-sudare sau performanța de service dezvăluie că zona îmbinării - și zonele afectate de căldură din jurul acesteia - sunt semnificativ mai slabe decât restul structurii. Pentru aplicațiile portante, acest decalaj între rezistența nominală a materialului și performanța reală a îmbinării creează fie costuri de suprainginerire, fie un risc structural real. Sârma de sudură din aluminiu 4943 a fost dezvoltat special pentru a aborda acest decalaj: un metal de umplutură care îmbunătățește performanța mecanică post-sudare la îmbinare, în comparație cu formulările mai vechi, păstrând în același timp comportamentul de procesare care face ca materialele de umplutură cu lagăr de siliciu să fie practice de utilizat în mediile de sudare de producție.

De ce aluminiul își pierde rezistența după sudare

Mecanismul metalurgic din spatele dedurizării post-sudare

Pentru a vedea ce face ER4943, vă ajută să vedeți de ce aluminiul slăbește în zona de sudură. Răspunsul constă în modul în care aliajele de aluminiu tratabile termic sunt întărite.

Aliaje precum 6061, 6082 și 6063 își ating proprietățile mecanice printr-un proces de întărire prin precipitare. În timpul tratamentului termic, particulele fine ale fazelor de întărire - de obicei compuși de siliciu de magneziu - precipită în matricea de aluminiu și împiedică mișcarea de dislocare, care este ceea ce produce de fapt rezistența la scară atomică.

Când se aplică căldură de sudare, se întâmplă două lucruri în metalul din jur:

• În bazinul de sudură propriu-zis — metalul se topește și se resolidifică, iar structura pe care o formează depinde de chimia metalului de umplutură
• În zona afectată de căldură (HAZ) — metalul nu se topește, dar atinge temperaturi suficient de ridicate pentru a dizolva precipitatele de întărire înapoi în matrice sau a le face să se aspre

Acea grosieră și dizolvare în HAZ este problema principală. Particulele de întărire care conferă lui 6061-T6 proprietățile sale nominale sunt perturbate de căldura de sudare și nu se reformează pur și simplu prin revenirea la temperatura camerei. Rezultatul este o bandă înmuiată pe fiecare parte a cordonului de sudură care este constant mai slabă decât materialul de bază și, într-o sudură bine specificată, metalul sudat în sine.

Aceasta nu este o defecțiune a calității în procesul de sudare. Este un răspuns metalurgic fundamental al aliajelor tratabile termic la ciclurile termice. Întrebarea este cum să o gestionăm - și aici intră selecția metalului de umplutură în calcul.

Ce face ER4943 diferit de ER4043?

Schimbarea compoziției care conduce la o performanță mai bună

ER4043 a fost umplutura standard Al-Si pentru sudarea generală a aluminiului de zeci de ani. Funcționează bine — fluiditate bună, sensibilitate scăzută la fisurare, compatibilitate largă cu aliajele obișnuite de aluminiu. Limitarea sa este că metalul de sudură dominat de siliciu pe care îl depune nu produce o rezistență ridicată la tracțiune după sudare sau la curgere. Pentru aplicațiile structurale în care rezistența îmbinării este o variabilă de proiectare, aceasta este o constrângere reală.

ER4943 a fost dezvoltat ca o evoluție directă a ER4043. Linia de bază a conținutului de siliciu este similară, păstrând rezistența la fisurare și caracteristicile de curgere care au făcut ca aliajul mai vechi să fie adoptat pe scară largă. Ceea ce s-a schimbat este adăugarea unui nivel controlat de magneziu la compoziția de umplutură.

Magneziul din metalul de umplutură de aluminiu servește ca o soluție solidă de întărire în metalul de sudură depus. Spre deosebire de siliciul pur, care contribuie la fluiditate și rezistența la fisurare, dar nu semnificativ la rezistența post-sudare, magneziul crește rezistența la tracțiune și curgerea zonei de sudură resolidificată. Această combinație - siliciu pentru procesabilitate, magneziu pentru rezistență - este ceea ce poziționează ER4943 ca o alternativă cu performanțe mai puternice față de ER4043 în aplicațiile în care performanța mecanică a îmbinărilor contează.

Implicația practică: o sudură realizată cu ER4943 în material de bază 6061-T6 va avea un depozit de sudură mai puternic decât îmbinarea echivalentă realizată cu ER4043. Înmuierea HAZ încă are loc - nici un metal de umplutură nu împiedică acest lucru - dar metalul de sudură în sine este acum mai puternic și, în unele cazuri, îmbinarea poate fi reîntărită prin tratament termic post-sudare, pe care ER4943 îl suportă mai bine decât ER4043.

Tratamentul termic post-sudare: un avantaj ER4943 permite

De ce unele aplicații pot recupera puterea pierdută

Pentru proiectele în care tratamentul termic post-sudare este fezabil – și nu toate sunt – ER4943 oferă un avantaj pe care ER4043 nu îl are. Conținutul de magneziu din ER4943 permite depozitului de sudură să răspundă la îmbătrânirea artificială (cicluri de tratament termic T5 sau T6) într-un mod care produce o recuperare semnificativă a rezistenței în îmbinare.

Când un ansamblu sudat este supus îmbătrânirii artificiale după sudare, ciclul termic permite să apară întărirea prin precipitare în materialul HAZ care a fost perturbat în timpul sudării. Simultan, magneziul din depozitul de sudură ER4943 participă la reacțiile de precipitare în interiorul metalului de sudură în sine, întărind ambele zone.

Acest răspuns nu este nelimitat - HAZ nu va reveni la rezistența maximă a materialului de bază original în toate cazurile - dar îmbunătățirea este măsurabilă și relevantă pentru proiectare. Pentru producătorii care construiesc cu 6061 sau 6082 și au capacitatea de a îmbătrâni după sudare ansamblul, specificarea ER4943 în loc de ER4043 permite o cale de recuperare pe care umplutura mai veche nu o acceptă.

Aplicații în care această abordare este practică:

• Cadre structurale din aluminiu în care tratamentul post-sudură în cuptor este fezabil din punct de vedere logistic
• Ansambluri mici până la mijlocii care pot fi îmbătrânite ca unități complete
• Componente care sunt ulterior acoperite cu pulbere sau vopsite printr-un proces care implică încălzire - temperatura de întărire a acoperirii poate fi proiectată să coincidă cu un ciclu de îmbătrânire

Compararea ER4943 cu alternativele comune

Diferitele materiale de umplutură din aluminiu se potrivesc diferitelor probleme, iar alegerea ar trebui să decurgă din ceea ce necesită de fapt aplicația, mai degrabă decât din obicei sau disponibilitate.

ER5356 merită o notă specifică în acest context. Rezistența sa este mai mare decât ER4043 în starea de sudare și mulți producători ajung la el atunci când rezistența îmbinării este o problemă. Compensația este sensibilitatea la fisuri - ER5356 este mai susceptibil la fisurarea la cald pe anumite aliaje de bază și nu ar trebui utilizat pe aliajele tratabile termic unde este planificat un tratament termic după sudare, deoarece conținutul de magneziu poate cauza probleme în ciclurile de îmbătrânire. ER4943 nu are această restricție, ceea ce face parte din motivul pentru care este în creștere în acceptarea pentru aplicații structurale pe aliajele din seria 6000.

De ce zona afectată de căldură este adesea factorul critic de proiectare

Cum ar trebui să se gândească inginerii structurali la eficiența comună

Eficiența îmbinării - raportul dintre rezistența îmbinării sudate și rezistența materialului de bază - este un parametru de proiectare care determină cât de mult din performanța nominală a materialului de bază poate fi utilizată într-o structură sudata. Pentru 6061-T6, înmuierea HAZ este suficient de semnificativă încât eficiența îmbinării sudate să fie cu mult sub evaluarea materialului de bază, indiferent de metalul de umplutură utilizat.

Acesta nu este un motiv pentru a abandona aluminiul. Este un motiv pentru a proiecta având în vedere diminuarea HAZ. Inginerii structurali care lucrează cu aluminiu sudat folosesc factori de eficiență a îmbinărilor care țin cont de această reducere și dimensionează elementele și plasările de sudură în consecință.

Acolo unde ER4943 se modifică, calculul este în aplicațiile în care metalul de sudură în sine - nu doar HAZ - este o cale de încărcare. Într-o sudură de colț care poartă sarcina de forfecare sau o sudură cap la cap cu penetrare completă în tensiune, rezistența metalului de sudură depus afectează în mod direct cât de multă sarcină transferă îmbinarea. Un depozit de sudură mai puternic de la ER4943 crește capacitatea îmbinării în acele configurații, chiar și atunci când înmuierea HAZ pe ambele părți nu poate fi evitată.

Pentru producătorii care în prezent supradimensionează dimensiunile îmbinării pentru a compensa rezistența scăzută a metalului de sudură - adăugând treceri suplimentare de sudură, mărind dimensiunile picioarelor sau adăugând plăci de armare - trecerea la un metal de umplutură mai puternic merită evaluată ca o cale alternativă pentru atingerea capacității necesare de îmbinare.

Aplicații în care pierderea rezistenței este o problemă de producție documentată

Contexte reale care determină interesul pentru ER4943

Interesul pentru metalele de umplutură din aluminiu mai puternice nu este teoretic – se raportează direct la industriile în care rezistența post-sudare este o preocupare continuă de inginerie și calitate.

Structuri de automobile și vehicule comerciale ușoare — Componentele caroseriei în alb, subcadrele, traversele și legăturile de suspensie din aluminiu necesită din ce în ce mai mult îmbinări de sudură care contribuie la gestionarea energiei de impact. Un material de umplutură care produce metal de sudură mai puternic reduce riscul de apariție a modurilor de defectare a îmbinărilor în timpul evenimentelor de impact.

Carcase și tăvi pentru baterii pentru vehicule cu energie noi — cadrele structurale din jurul pachetelor de baterii ale vehiculelor electrice sunt de obicei din aluminiu, iar îmbinările de sudură din aceste cadre suportă atât sarcini structurale și joacă un rol în protecția bateriei în timpul coliziunii. Rezistența mai mare a depozitului de sudură afectează în mod direct cât de bine performează acele îmbinări în scenarii critice pentru siguranță.

Remorcă și echipamente de transport din aluminiu — cadrele de remorcă, punțile platforme și sistemele de podea a containerelor sunt încărcate și descărcate în mod repetat, creând condiții de oboseală în care rezistența îmbinărilor de sudură și rezistența la oboseală sunt preocupări permanente. Producătorii din acest sector au fost primii care au adoptat ER4943 tocmai pentru că îmbunătățirea duratei de viață la oboseală la îmbinările sudate sunt semnificative din punct de vedere comercial.

Platforme industriale și structuri ale pasarelelor — platformele sudate din aluminiu pentru produse chimice, petrol și gaze și setări industriale generale transportă sarcini punctuale de la personal, echipamente și manipularea materialelor. Cerințele comune de eficiență în aceste aplicații împing adesea inginerii către soluții care reduc supraproiectarea, menținând în același timp marjele de siguranță structurală.

Echipamente sportive și structuri de agrement — cadre de biciclete, schele și sisteme structurale portabile în care reducerea greutății din aluminiu este esențială și performanța îmbinărilor nu poate fi compromisă fără a afecta siguranța produsului.

ER4943 procesează diferit în producție?

Ce experimentează de fapt producătorii când schimbă

Un metal de umplutură care îmbunătățește rezistența după sudare, dar necesită modificări semnificative ale procesului pentru a fi utilizat creează un alt tip de problemă. Adoptarea ER4943 a fost parțial determinată de faptul că nu impune această sarcină.

Comportamentul procesului în aplicațiile MIG și TIG:

• Stabilitatea arcului și comportamentul bazinului de sudură sunt comparabile cu ER4043 - operatorii familiarizați cu aliajul mai vechi nu au nevoie de obicei de recalificare extinsă sau de instruire pentru a produce rezultate consistente
• Caracteristicile de alimentare a sârmei în aplicațiile MIG sunt similare - de obicei nu sunt necesare modificări semnificative ale selecției căptușelii sau ale tensiunii rolei de antrenare
• Cerințele de pregătire înainte de sudare sunt identice - îndepărtarea minuțioasă a oxidului și degresarea rămân esențiale pentru rezultate fără porozitate, ca și în cazul tuturor metalelor de umplutură din aluminiu
• Selectarea gazului de protecție urmează practica standard de sudare a aluminiului - amestecuri de argon sau argon-heliu pentru MIG, argon pur pentru TIG

Singurul domeniu care merită o atenție deliberată în timpul calificării procesului este confirmarea faptului că proprietățile îmbunătățite de rezistență post-sudare sunt atinse în mod constant în condițiile de producție. Aceasta înseamnă efectuarea de teste distructive pe îmbinările probelor de producție în timpul calificării inițiale, nu doar inspecția vizuală, deoarece îmbunătățirea rezistenței nu este vizibilă în aspectul final al sudurii.

Este decizia de actualizare simplă?

Evaluarea dacă ER4943 are sens pentru un proiect specific

Nu toate aplicațiile de sudare a aluminiului beneficiază de trecerea la ER4943. Upgrade-ul este simplu de justificat atunci când:

• Aplicarea este pe aliaje din seria 6000 tratabile termic, unde compoziția materialului de umplutură funcționează bine
• Rezistența îmbinării după sudare este o constrângere de proiectare sau o problemă de calitate recurentă
• Tratamentul termic post-sudare este planificat sau fezabil și ar beneficia de un material de umplutură care sprijină răspunsul la îmbătrânire
• Eficiența îmbinării limitează proiectarea structurală, iar un depozit de sudură mai puternic ar reduce supraproiectarea în prezent construită

Upgrade-ul este mai puțin convingător atunci când:

• Aplicația se referă la aliajele din seria 5000 care nu pot fi tratate termic, unde ER5356 sau ER5183 sunt familiile de umplutură adecvate
• Rezistența post-sudare nu este un factor determinant de proiectare - îmbinarea este adecvată cu ER4043 și nu a fost identificată nicio problemă de performanță
• Proiectul implică material subțire în care sensibilitatea la fisuri și comportamentul curgerii sunt variabilele care guvernează

Pentru fabricanții care folosesc în prezent ER4043 pe lucrări structurale din seria 6000, efectuarea unui test de calificare comparativ - probă de îmbinări cu ER4043 și ER4943 la parametri identici, testate la același standard de proprietate mecanică - produce dovezi concrete pentru decizia de modernizare, mai degrabă decât să se bazeze doar pe datele publicate.

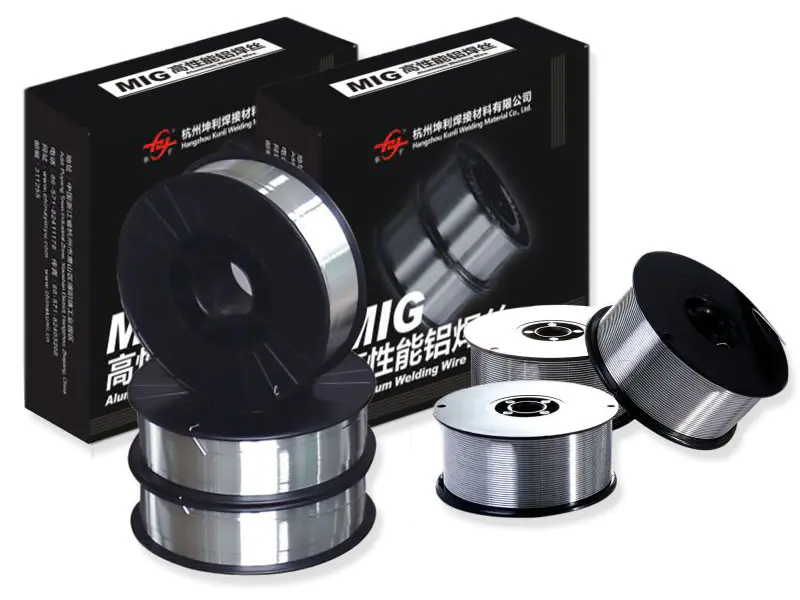

Aprovizionare ER4943 pentru sudare de producție

Performanța ER4943 în producție depinde de materialul primit care îndeplinește specificațiile aliajului în mod constant lot la lot. Variația compoziției aliajului, calitatea suprafeței firului și ambalarea bobinei afectează modul în care umplutura se comportă în proces și cum arată proprietățile de sudură rezultate. Hangzhou Kunli Welding Materials Co., Ltd. produce produse din sârmă de sudură din aluminiu, inclusiv ER4943, pentru aplicații industriale, structurale și de sudură de precizie. Controalele lor de producție vizează consistența compoziției aliajului și curățenia suprafeței firului - factorii care determină dacă îmbunătățirile proprietăților mecanice ale ER4943 sunt realizate în mod fiabil în producție, mai degrabă decât numai în condiții de testare controlate. Dacă evaluați sârmă de sudură din aluminiu de vânzare pentru un proiect de fabricație structurală, o calificare a unui produs nou sau aprovizionare în curs de producție, contactați pentru a discuta specificațiile firului, formatele de ambalare și cerințele de aplicare este un pas practic pentru a confirma că materialul pe care îl primiți va funcționa conform specificației..
