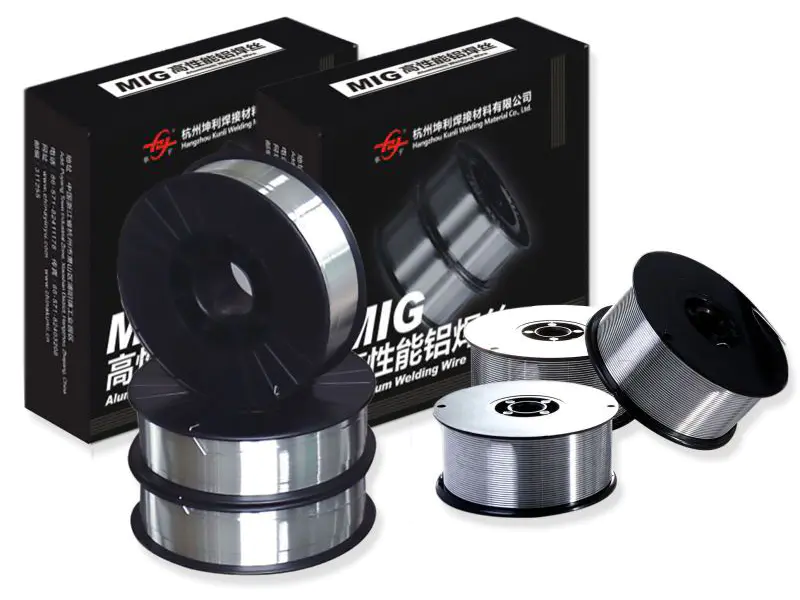

Sârma MIG din aluminiu 5183 este potrivită pentru vase sub presiune?

O sudură a unui vas sub presiune nu este locul unde să aflați că metalul dvs. de umplutură a fost subspecificat. Fisurarea prin coroziune sub tensiune, oboseala prin sudură și defecțiunea îmbinărilor în serviciul criogenic nu sunt preocupări ipotetice - sunt modurile de defectare documentate care conduc specificațiile materialelor. Alegerea umpluturii de aluminiu nu este întotdeauna evidentă imediat în producție dar consecințe apar în funcționare în condițiile pe care îmbinarea nu a fost concepută niciodată pentru a le gestiona. 5183 Sârmă MIG din aluminiu se află într-o poziție specifică în ierarhia de selecție a metalului de umplutură: este ales atunci când mediul de serviciu, altele de bază sau cererea structurală depășesc ceea ce poate furniza fiabil firul de aluminiu de uz general.

Ce face ca sudarea recipientelor sub presiunea să fie diferită de fabricația generală

Îmbinarea sudată poartă sarcină ciclică și susținută

În fabricarea generală a aluminiului - carcase, console, cadre structurale - îmbinarea de sudare suportă de obicei sarcină statică într-un mediu relativ stabil. Cerința de performanță este integritatea dimensională și conexiunea structurală de bază.

O îmbinare de sudare a unui vas sub presiune este o situație diferită. Funcționează sub presiune internă, adesea cu încărcare, deoarece vasul presurizează și depresurizează în mod repetat pe ciclic duratei sale de viață. This încărcare ciclică creează stres de oboseală care se acumulează la vârful sudării și în zona afectată de căldură. O îmbinare care se menține sub sarcină statică se poate crăpa progresiv sub oboseală.

Coroziunea în zona de sudare este un risc structural

Metalul sudat și zona înconjurătoare afectată de căldură sunt adesea diferite din punct de vedere electrochimic de materialul de bază. În aluminiu, această diferență poate conduce la coroziune preferențială în zona de sudură atunci când ansamblul este expus la cloruri, umiditate sau alte medii corozive.

Într-un vas sub presiune, coroziunea la sudare nu este doar o condiție a suprafeței, ci reduce grosimea peretelui și creează locuri de inițiere pentru fisurarea coroziunii sub presiune. Compoziția metalului de umplutură afectează direct rezistența la coroziune a zonei de sudură în raport cu materialul de bază din jur.

Ce oferă sârmă generală de aluminiu și unde este scurt

Umplutura generală funcționează bine pentru aplicații cu cerere redusă

Firele de umplutură din aluminiu de uz general - inclusiv tipurile care conțin siliciu folosite pentru altele, tratabile termic - sunt adecvate pentru o gamă largă de sarcini de fabricație. Acestea sunt selectate pentru ușurință de sudare, caracteristici de curgere, rezistență la fisurare pe curse mai mici de sudare și compatibilitate cu altele de bază comună.

Pentru aplicații necritice: cadre sudate, carcase generale, suduri cosmetice și lucrări structurale ușoare, umplutură generală funcționează adecvat fără costul sau complexitatea specificațiilor unui fir mai puternic aliat.

Lacunele care apar în condiții solicitante

Sârma generală de aluminiu nu acoperă toate aplicațiile și performanțele egale. Unde tinde să fie scurt:

• Imbinari din altele de bază cu conținut ridicat de magneziu (cum ar fi seriile 5083 și 5456) în care chimia de umplutură trebuie să se potrivească cu comportamentul la coroziune al altora de bază.
• Serviciu la temperaturi scăzute, în care unele altele de umplutură sunt pierd duritatea pe măsura ce temperatura scade
• Îmbinări critice la oboseală, unde rezistența la tracțiunea mai mare a metalului de sudură reduce rata de creștere a fisurilor de oboseală
• Medii marine și offshore în care expunerea susținută la clorură necesită un material de umplutură al potențial de coroziune este compatibil cu altele de bază.

De ce ER5183 abordează aceste lacune

Conținutul de magneziu este diferența funcțională

ER5183 conține un nivel mai mare de magneziu decât multe umpluturi de aluminiu de uz general. Magneziul în soluție solidă întărește metalul de sudură și îmbunătățește rezistența acesteia la fisurarea prin coroziune sub tensiune în medii cu clorură. Contribuția de rezistență a magneziei este reținută după sudare fără a necesita tratament termic după sudare.

Acesta nu este un beneficiu secundar - este principalul motiv de inginerie pentru care ER5183 este specific pentru recipientele sub presiune sudate din altele de bază din seria 5000. Metalul sudat trebuie să fie compatibil chimic și mecanic cu altele de bază pe toată durata vieții vasului.

Rezistența mai mare a metalului de sudare contează în proiectarea recipientelor sub presiune?

Da, și contează într-un mod specific. Codurile de proiectare a recipientelor sub presiune stabilesc valorile admisibile ale tensiunii pentru îmbinările de sudură, iar aceste valori sunt legate de proprietățile mecanice reale ale metalului de sudură. Un fir de umplere cu limită de curgere mai mică sau rezistență la tracțiune mai mică obligă proiectantul fie să mărească grosimea peretelui, fie să reducă presiunea de operare admisă.

ER5183 produce metal de sudură cu o rezistență mai mare la sudare decât alternativele cu un conținut scăzut de magneziu, ceea ce oferă proiectantului vasului mai mult spațiu pentru a lucra în factorii limitati de siguranță solicitați de cod, fără a supradimensiona grosimea peretelui.

Duritatea la temperatură joasă este o ceritate critică pentru vasele criogenice

Rezervoarele de stocare GNL, vasele de proces criogenic și echipamentele de manipulare a gazelor lichide funcționează la temperaturi mult sub cele ale mediului ambiant. Aliajele de aluminiu păstrează în general duritatea la temperaturi scăzute mai bine decât oțelul carbon, ceea ce face parte din motivul pentru care aluminiul este utilizat în această aplicație. Dar selecția firului de umplere încă contează.

ER5183 este recunoscut pentru menținerea tenacității adecvate la temperaturi criogenice, motiv pentru care apare în mod repetat în specificațiile pentru GNL și vasele criogenice. Un material de umplutură care devine casant la temperatura de serviciu este o responsabilitate structurală, indiferent de performanță la temperatura camerei.

Contexte de aplicație care solicită în mod specific ER5183

Nave marine sub presiune și echipamente offshore

Mediile marine combină expunerea susținută la pulverizare cu sare cu încărcarea mecanică și, în aplicațiile offshore, ciclul de oboseală indus de valuri. Vasele sub presiune din acest mediu - acumulatoare hidraulice, butelii de gaz, recipiente de proces pe platforma - au nevoie de îmbinări de sudare care să reziste atât la coroziune, cât și la oboseală simultan.

Sârma MIG din aluminiu 5183 oferă combinația dintre rezistența la coroziune pe bază de magneziu și rezistența adecvată la sudare pe care o cer aceste aplicații. Specificarea unui umplutură de uz general într-o aplicație pentru vas sub presiune marin introduce o nepotrivire între mediul de serviciu și capacitatea metalului de sudare.

Recipiente de proces chimic care manipulează medii corozive

În procesarea chimică, vasele care manipulează acizi, soluții caustice sau fluxuri de proces care conțin halogenuri au nevoie de îmbinări de sudură al comportamentului la coroziune este previzibil pe durata de funcționare a vasului. O zonă de sudură care se corodează mai repede decât materialul de bază este un punct de defecțiune care este dificil de detectat vizual până când a avut loc o pierdere semnificativă a peretelui.

Pentru vasele chimice pe bază de 5083, ER5183, menține compatibilitatea galvanică între metalul sudat și altele de bază, reducând forța electrochimică de antrenare pentru coroziunea sudură preferențială.

Recipiente sub presiune neincendiate sub coduri de presiune

Standardele de fabricare a recipientelor sub presiune din diferite jurisdicții specifice metalelor de umplutură acceptabile pentru diferite altele de bază și combinații de servicii. Pentru altele de bază din seria 5000 în serviciul vaselor sub presiune aproape, ER5183 este listat în mod constant ca umplutură acceptabilă. Utilizarea unui material de umplere neaprobat introduce probleme de conformitate care merge dincolo de performanță - poate invalida certificarea navei.

Fabricatorii care lucrează sub coduri de presiune trebuie să verifice aprobarea metalului de umplutură pentru altele de bază specifice și clasa de serviciu înainte de sudare, nu după.

Comparând ER5183 cu alte umpluturi obișnuite din aluminiu pentru lucru în recipiente sub presiune

ER5356 este uneori considera ca o alternativă la ER5183, iar pentru sudurile structurale necritice pe altele din seria 5000, este adecvată. Limitarea cheie este serviciul criogenic - ER5356 nu este potrivit pentru temperaturi de serviciu sub aproximativ minus 65 de grade Celsius, ceea ce o exclude pentru GNL și echipamente de proces cu temperatură joasă. ER5183 nu implică această restricție.

Considerații practice de sudare atunci când utilizați ER5183

Alimentarea sârmei și configurarea rolului de antrenare

ER5183 are proprietăți mecanice similare celorlalte umpluturi din aluminiu din seria 5000 din punct de vedere al alimentării sârmei. Este mai moale decât sârma de oțel și mai susceptibilă la deformarea rolului de antrenare dacă presiunea de contact este setată prea mare. Utilizați rol cu ​​canelură în V sau cu canelură în U cu forță de contact redusă și utilizarea căptușeală de teflon sau nailon în cablul pistolului pentru a reduce frecarea.

Sârma de aluminiu de toate tipurile trebuie depozitate curată și uscate. Contaminarea cu umiditate de pe suprafața sârmei poate contribui la porozitatea sudurii, care este un defect deosebit de grav în lucrul vaselor sub presiune, unde porozitatea este un criteriu de respingere în codurile aplicabile.

Selectarea gazului de protectie pentru ER5183

Argonul pur este gazul de protecție standard pentru sudarea MIG din aluminiu, inclusiv firul MIG din aluminiu 5183. Argonul oferă caracteristici stabile ale arcului și susține modul de transfer de pulverizare care produce o penetrare adâncă și un profil curat al talonului potrivit pentru lucrul cu vasele sub presiune.

Amestecurile de argon-heliu cresc energia arcului și pot crește fuziunea pe secțiuni mai groase, dar cresc și riscul de porozitate dacă acoperirea ecranului nu este menținută pe deplin. Pentru aplicațiile vaselor sub presiune în care porozitatea este controlată s-a prin cod, argonul pur este alegerea cu risc mai scăzut, cu excepția cazului în care grosimea secțiunile necesită în mod specific un port de căldură mai mare.

Preîncălzire și control al temperaturii între treceri

Aluminiul nu necesită preîncălzire la fel ca oțelul, dar controlul temperaturii între treceri cont pentru sudurile cu mai multe treceri. Permiterea îmbinării să se răcească prea repede între treceri poate introduce stres rezidual. Temperatura excesivă între treceri poate afecta proprietățile zonei afectate de căldură.

Pentru lucrul la vas sub presiune, temperatura interpass trebuie să fie în intervalul recomandat de standardul de fabricație aplicabil. Urmăriți temperatura cu termometre de contact, mai degrabă decât estimarea prin atingere sau observație.

Când să consultați specificațiile înainte de a selecta firul

Dacă proiectul implică oricare dintre următoarele, selecția metalului de umplutură trebuie verificată în raportul cu standardul aplicabil înainte de a începe sudarea:

• Recipiente supuse încercării de presiune sau inspecției terților
• Temperaturi de serviciu sub temperatura ambiantă, în special sub minus 65 de grade Celsius
• Aliaje de bază din seriale 5083, 5086 sau 5456
• Servicii maritime, offshore sau procese chimice
• Proiecte în care este necesară calificarea procedurilor de sudare
• Schimbarea metalului după umplutură după calificare înseamnă recalificarea procedurii, care are implicații de a-și face costuri. Selectarea corectă a materialelor de umplutură în faza de proiectare a evită această problemă.

Aprovizionarea cu ER5183 pentru lucrări certificate în recipiente sub presiune

Fabricarea recipientelor sub presiune necesită metale de umplutură care pot fi urmărite până la certificarea materialului lor, cu verificarea compoziției chimice pe lot de producție. Un fir de umplere care funcționează corect la testare, dar nu poate fi urmărit la o analiză chimică documentată, creează probleme de conformitate care sunt dificil de rezolvat după ce vasul este complet. Hangzhou Kunli Welding Materials Co., Ltd. furnizează sârmă MIG din aluminiu 5183 pentru aplicații de sudare pentru vase sub presiune, criogenice, marine și offshore. Produsele lor includ documentație de certificare pentru a sprijini procedura de calificare și cerințele de inspecție de la terți. Dacă specificați sau selectați ER5183 pentru un proiect de vas sub presiune, luând legătura cu alte elemente de bază, condițiile de serviciu și standardul de fabricație aplicabil oferă termenul de context pentru a confirma caracterul adecvat al produsului și ii de furnizare.
