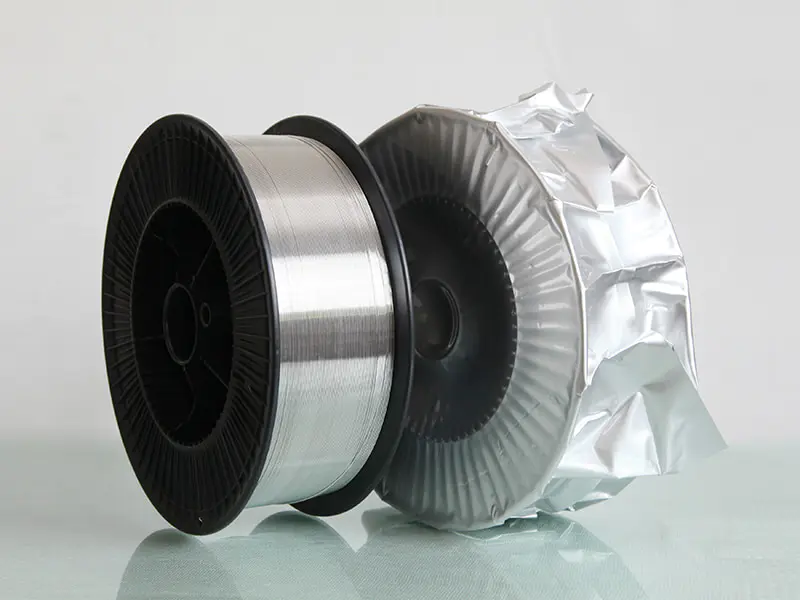

Ce alimentează cererea de sârmă împletită din aluminiu

În inovația continuă a tehnologiilor de conductivitate și conectivitate, sârmă împletită de aluminiu a apărut ca o realizare remarcabilă, potrivită în special pentru aplicațiile care necesită o flexibilitate ridicată, un design ușor și performanță stabilă. Structura sa, compusă din numeroase fire de aluminiu împletite fin, oferă avantaje de neegalat față de conductoarele solide în gestionarea solicitărilor mecanice și a transmisiei curentului. Pentru producători, producerea unor astfel de componente implică un proces riguros - de la selectarea materialelor de aliaj adecvate și trasarea firelor de aluminiu de înaltă precizie până la controlul precis al parametrilor de împletire; fiecare pas necesită optimizarea sinergică a științei materialelor și a proiectării mecanice. Caracteristicile produsului final sunt determinate de factori cheie, cum ar fi compoziția aliajului, precizia diametrului firului și densitatea împletiturii, făcându-l o soluție conductivă foarte căutată în industriile moderne, cum ar fi modernizarea electrificării auto și integrarea sistemelor de energie regenerabilă.

Ce este sârmă împletită din aluminiu și cum este făcută?

Sârma împletită de aluminiu este un conductor flexibil format prin țeserea mai multor fire fine de aluminiu într-o împletitură sau mănunchi asemănător litz. Geometria împletiturii distribuie efortul mecanic pe mai multe filamente și îmbunătățește flexibilitatea în comparație cu un singur conductor solid. Secvențele obișnuite de fabricație încep cu selecția aliajului, trefilarea sârmei pentru a atinge obiectivele cu diametrul firului, împletirea sau țesutul controlat și pașii de post-procesare care pot include tratarea suprafeței și bobinarea pentru utilizare în aval. Materialele furnizorului evidențiază adesea modelul de țesătură, numărul de șuvițe și finisajul suprafeței ca pârghii principale care modelează manipularea produsului final și comportamentul interfeței.

Cum schimbă strategia și procesarea aliajelor performanța?

Strategia și procesarea aliajului influențează performanța conductoarelor de aluminiu împletite prin modelarea modului în care materialul se comportă la stres mecanic, termic și electric. Mai mulți factori joacă un rol practic în această relație:

Compoziția aliajului

• Reglarea elementelor de aliere poate influența rezistența, ductilitatea și rezistența la oboseală. Mici adaosuri sau combinații controlate ajută la stabilizarea structurii metalului, astfel încât firele individuale să mențină integritatea în timpul îndoirii sau vibrațiilor.
• Compoziția afectează și conductibilitatea, deoarece modificările matricei aliajului pot modifica ușor fluxul de electroni. Selectarea unei formulări echilibrate permite unui proiectant să se potrivească nevoilor mecanice cu caracteristici electrice acceptabile.

Tratament termic

• Procesarea termică rafinează structura cerealelor, ceea ce poate modifica flexibilitatea și durabilitatea. Temperii mai moi susțin cicluri de îndoire înalte, în timp ce temperații mai dure pot fi utilizate atunci când este necesară o stabilitate mecanică suplimentară.
• Tratamentul termic adecvat ajută la controlul comportamentului de fluare sub tensiune susținută, susținând o performanță constantă pe perioade lungi de funcționare.

Fabricarea toroanelor

• Procesele de desen modelează diametrul și textura de suprafață a fiecărei șuvițe. Șuvițele netede și uniforme reduc frecarea în interiorul împletiturii și îmbunătățesc flexibilitatea generală.
• Desenarea controlată îmbunătățește, de asemenea, durata de viață la oboseală, deoarece mai puține imperfecțiuni ale suprafeței înseamnă mai puține puncte în care pot începe fisuri.

Arhitectura impletiturii

• Procesarea determină modelul de țesătură, numărul de șuvițe și tensiunea în timpul împletiturii. Un model mai strâns poate oferi stabilitate, în timp ce un model mai liber poate îmbunătăți flexibilitatea de rutare.
• Tensiunea uniformă ajută la distribuirea uniformă a sarcinilor mecanice între fire, reducând stresul localizat care ar putea scurta durata de viață a conductorului.

Tratamente de suprafață

• Acoperirile sau etapele de condiționare a suprafețelor pot influența comportamentul la coroziune, fiabilitatea conectorului și stabilitatea contactului pe termen lung.
• Atunci când tratamentele sunt selectate pentru a fi compatibile cu metodele comune de terminare, ele îmbunătățesc ușurința instalării și reduc nevoile de întreținere.

Împreună, strategia și procesarea aliajului definesc modul în care un conductor de aluminiu împletit răspunde în timpul serviciului. Fiecare alegere – compoziție, tratament termic, pregătirea firelor, designul împletiturii și finisarea suprafeței – contribuie la echilibrul între comportamentul electric, rezistența mecanică și toleranța la mediu.

Unde este testat firul împletit de aluminiu în electrificarea vehiculelor?

Sârma împletită din aluminiu este explorată în electrificarea vehiculelor în secțiunile cablajului de înaltă tensiune, înlocuiri flexibile de bare colectoare și căi de împământare în care sunt apreciate masa redusă și rutarea îmbunătățită. Inginerii examinează comportamentul acestuia în conexiunile baterie-invertor, cabluri de alimentare ecranate și circuite auxiliare care suferă vibrații sau fluctuații termice. Testele includ, de asemenea, zone în care flexibilitatea cablurilor acceptă ambalaje compacte, cum ar fi coridoarele strânse ale șasiului și punctele de conectare dinamice în interiorul unităților de acționare electrică, permițând echipelor să evalueze durabilitatea, stabilitatea conductibilității și compatibilitatea conectorilor în condiții tipice de funcționare a automobilelor.

Geometria împletită poate ajuta cu probleme de înaltă frecvență sau EMI?

Geometria împletită poate sprijini gestionarea frecvenței înalte și a EMI, distribuind curentul pe mai multe fire fine și creând o structură țesută care ajută la moderarea comportamentului cu efectul pielii, oferind în același timp o barieră fizică împotriva perturbațiilor electromagnetice. Dispunerea firelor influențează modul în care curge curentul la frecvențe ridicate, iar modelul de suprapunere poate funcționa ca un strat de ecranare eficient în ansamblurile de cabluri în care sunt necesare stabilitatea semnalului și reducerea interferențelor, făcând împletitura o alegere practică în sistemele care echilibrează flexibilitatea, conductivitatea și controlul zgomotului.

Ce inovații de fabricație schimbă modul în care sunt făcute împletiturile?

Progresele în mașinile automate de împletit, platformele de țesut cu mai multe axe și sistemele de control al calității în linie permit geometrii mai complexe și atribute repetabile ale produsului. Instrumentele de inspecție digitală urmăresc deteriorarea firelor și consistența țesăturii, în timp ce noile sisteme de manipulare a materiei prime reduc riscul de contaminare și îmbunătățesc reproductibilitatea. Liniile de finisare a suprafețelor care aplică acoperiri controlate permit acum furnizorilor să documenteze mai bine comportamentul de contact și rezistența la coroziune fără pași manuali grei.

Cum afectează metodele de conectare și ingineria suprafeței utilizarea pe teren?

Metodele de conectare și ingineria suprafețelor influențează utilizarea câmpului prin modelarea cât de fiabil funcționează un conductor de aluminiu împletit sub stres mecanic, termic și de mediu. Mai mulți factori determină acest comportament:

Considerații privind metoda de conectare

• Presiunea de terminare și geometria

Aluminiul este mai moale decât multe metale conector, astfel încât o sertizare prea agresivă poate deforma firele, în timp ce presiunea insuficientă poate crește rezistența la contact. Compresia controlată și uneltele potrivite în mod corespunzător ajută la menținerea contactului stabil fără a deteriora împletitura.

• Atenuarea rezistenței legate de oxid

Aluminiul formează în mod natural un strat de oxid care crește rezistența electrică la interfață. Modelele de conexiune care rup sau ocolesc acest strat - cum ar fi butoaiele zimțate, tratamentele de suprafață specifice sau sertizările proiectate corespunzător - susțin performanțe electrice mai consistente în condiții de câmp.

• Fluaj și relaxare mecanică

Sub sarcină susținută, aluminiul se poate deforma lent. Terminațiile care distribuie stresul pe o suprafață mai mare și limitează forțele concentrate reduc slăbirea pe termen lung care poate apărea în medii cu vibrații grele.

Impactul ingineriei suprafeței

Acoperiri pentru stabilitatea contactului

Straturile de protecție aplicate pe împletitură ajută la limitarea oxidării și a contaminării interfeței. Aceste acoperiri influențează, de asemenea, modul în care conductorul interacționează cu metalele comune ale conectorului, reducând șansa de nepotrivire galvanică.

• Comportament la coroziune în medii variate

Sarea, umiditatea și poluanții industriali pot deteriora suprafețele de aluminiu netratate. Ingineria suprafețelor care îmbunătățește protecția barierelor ajută la menținerea integrității conductorilor în zonele de coastă, umede sau active din punct de vedere chimic.

• Compatibilitate cu materialele conectorului

Atunci când o împletitură este asociată cu metale diferite, tratamentele de suprafață pot modera interacțiunile electrochimice. Acest lucru ajută la păstrarea interfeței în instalațiile de lungă durată, unde ciclurile de temperatură și fluctuațiile de umiditate sunt inevitabile.

Implicații practice de câmp

• Ansamblurile durează mai mult atunci când suprafețele rezistă la oxidare și terminațiile mențin o compresie stabilă.
• Consistența electrică se îmbunătățește atunci când formarea de oxid și reacțiile galvanice sunt minimizate.
• Fiabilitatea mecanică crește atunci când conectorii sunt proiectați pentru a se adapta flexibilității împletiturii fără concentrare a efortului.

Proiectarea conexiunii și ingineria suprafeței determină împreună cât de bine un conductor de aluminiu împletit rezistă cerințelor din lumea reală, cum ar fi vibrațiile, umiditatea, ciclurile termice și manipularea instalării.

Cum pot fi luate în considerare ciclul de viață și circularitatea cu conductorii din aluminiu împletit?

Ciclul de viață și circularitatea conductoarelor de aluminiu împletite pot fi abordate prin proiectare, alegerea materialului și planificarea sfârșitului vieții. Accentul se pune pe menținerea fluxurilor de materiale curate, simplificarea dezasamblarii și reducerea barierelor în calea reciclării.

1. Planificarea ciclului de viață începe cu selecția aliajului. Atunci când un conductor folosește o singură familie de aliaje de aluminiu în loc de metale amestecate sau straturi lipite, este mai ușor să returnezi materialul la canalele de reciclare stabilite. Acoperirile care pot fi îndepărtate sau separate mecanic fără procese chimice complexe sprijină, de asemenea, o recuperare mai curată.
2. În timpul proiectării produsului, alegerile de terminare influențează circularitatea. Metodele de fixare mecanică care pot fi anulate fără a deteriora firele sunt mai prietenoase cu reciclarea decât îmbinările permanente. Dacă conectorii includ metale amestecate, designerii pot eticheta materialele sau pot folosi piese modulare, astfel încât separarea în timpul demontării este practică.
3. De asemenea, producția poate susține circularitatea prin aprovizionare urmăribilă. Furnizorii care documentează traseele aliajelor și tratamentele de suprafață îi ajută pe utilizatorii din aval să înțeleagă cum poate fi recuperat conductorul. Resturile de la operațiunile de împletire pot fi colectate și retopite atunci când rămân fără contaminare.
4. Considerațiile privind viața operațională implică accesul la inspecție. Conductorii care permit verificări vizuale ușoare sau bazate pe senzori pot rămâne în funcțiune pentru perioade mai lungi, reducând rotația resurselor. Straturile de protecție care încetinesc coroziunea sau abraziunea ajută la menținerea integrității structurale și întârzie înlocuirea.
5. La sfârșitul vieții, prioritatea este dezasamblarea curată. Dacă instalatorii pot îndepărta conectorii fără a tăia lungimi mari în bucăți mici, randamentele de recuperare se îmbunătățesc de obicei. Resturile de aluminiu de la împletiturile demontate pot fi redirecționate către instalații de retopire atunci când sunt sortate corespunzător și ținute separat de aliajele incompatibile.

Ce tehnici de producție pun accent astăzi producătorii?

Producătorii se concentrează pe inovarea progresivă în mai multe domenii, fără a recurge la jargon specializat. Domeniile cheie includ:

• Trefilare și pregătire a filamentelor care au ca scop îmbunătățirea consistenței suprafeței și a armoniei mecanice între filamente.
• Abordări de împletire și țesere care optimizează contactul interfilamentului pentru fluxul electric, păstrând în același timp flexibilitatea.
• Finisaje de suprafață și acoperiri de protecție care mențin continuitatea conductivă și reduc coroziunea în instalațiile expuse.
• Inspecție și automatizare în linie care gestionează calitatea și reduc variațiile între ciclurile de producție.

Eforturile de automatizare se concentrează pe geometria coerentă a împletiturii și pe proprietățile mecanice reproductibile. Controlul calității trece de la verificările post-proces la detectarea integrată pe liniile de producție, ajutând producătorii să reducă risipa și să răspundă mai rapid la condițiile neconforme.

Ce matrice de testare îi ajută pe ingineri să califice conductoarele împletite pentru roluri critice?

Care sunt căile realiste pentru îmbunătățirea impactului ciclului de viață?

Căile realiste pentru îmbunătățirea impactului ciclului de viață includ creșterea ponderii aluminiului recuperat în ansamblurile împletite, reducerea energiei procesului prin etape mai eficiente de topire și finisare și proiectarea de produse care pot fi dezasamblate, astfel încât materialele să poată fi recuperate la sfârșitul funcționării; Producătorii reevaluează, de asemenea, practicile de ambalare, logistică și colectare a deșeurilor pentru a reduce deșeurile, colaborând în același timp cu reciclatorii și cu clienții importanți pentru a crea fluxuri de materiale în circuit închis, care fac utilizarea pe termen lung a resurselor mai echilibrată și mai previzibilă.

Ce rol joacă testarea și feedback-ul pe teren în perfecționarea produsului?

Testarea și feedback-ul pe teren ghidează rafinarea produsului, dezvăluind modul în care ansamblurile împletite se comportă dincolo de condițiile controlate de laborator, permițând producătorilor să ajusteze geometria împletiturii, acoperirile și metodele de terminare pe baza provocărilor reale de instalare, cum ar fi vibrațiile, uzura conectorului, expunerea la mediu și practicile de manipulare; informațiile de la instalatori și echipele de întreținere ajută la identificarea modificărilor mici, dar semnificative, care îmbunătățesc durabilitatea, simplifică instalarea și reduc modurile de defecțiune, creând o buclă continuă în care utilizarea practică informează direct ajustările de proiectare și producție.

Cerințele de performanță ale vehiculelor electrice (EV) remodelează designul produsului mai dramatic decât în ​​sistemele tradiționale cu ardere internă, deoarece fiecare componentă trebuie să funcționeze în limite mai stricte de greutate, eficiență energetică, comportament termic, spațiu de ambalare și durabilitate. Iată cum aceste cerințe se încadrează în alegerile de proiectare pentru materiale, electronice și sisteme mecanice:

Cum modifică cerințele de performanță ale vehiculelor electrice designul produsului?

1. Eficiența energetică face ca gestionarea greutății să fie o preocupare cheie în proiectare

Deoarece autonomia vehiculului depinde direct de consumul de energie, masa devine o constrângere la nivel de sistem. Acest lucru schimbă designul produsului în mai multe moduri:

• Materialele se schimbă spre metale ușoare, compozite, aliaje de înaltă rezistență și conductoare de aluminiu împletite în loc de cabluri mai grele.
• Elementele de fixare, consolele, carcasele și componentele de ecranare sunt reproiectate cu accent pe reducerea masei.
• Inginerii folosesc optimizarea topologiei, structuri goale și componente multifuncționale care consolidează rolurile pentru a elimina părțile redundante.

Chiar și gramele mici contează, deoarece orice reduce sarcina îmbunătățește autonomia bateriei fără a crește dimensiunea pachetului.

2. Sarcinile de curent ridicate remodelează conductorul și designul termic

Vehiculele electrice împing un curent ridicat continuu prin grupuri motopropulsoare, încărcătoare de bord, invertoare și cablaje HV. Acest lucru modifică cerințele de proiectare:

• Conductorii trebuie să facă față stresului termic susținut, rămânând în același timp flexibili pentru o rutare strânsă.
• Componentele sunt proiectate cu căi termice îmbunătățite, distribuitoare de căldură și sisteme de izolare care tolerează ciclurile de căldură repetate.
• Prevenirea evadării termice devine parte din fiecare revizuire a designului, în special în componentele adiacente bateriei.
• Interfețele și conectorii necesită rezistență de contact controlată și acoperiri specializate.

Acesta este motivul pentru care conductoarele împletite, barele colectoare laminate și căile de răcire proiectate sunt mai frecvente în vehiculele electrice decât în ​​platformele de ardere.

3. Ambalajul compact necesită o arhitectură flexibilă, de înaltă densitate

Sistemele de propulsie electrice eliberează spațiu în unele zone, dar îl comprimă dramatic în altele. Designerii trebuie să:

• Montați invertoare, convertoare DC/DC, încărcătoare, colectoare de răcire, cutii de joncțiune HV și module de baterii în spații extrem de limitate.
• Utilizați componente care permit raze de îndoire strânse, ambalare modulară și puncte de montare integrate.
• Minimizați zgomotul, vibrațiile și duritatea (NVH) prin eliminarea slăbiciunii mecanice a componentelor care în mod tradițional nu afectau acustica.

Această constrângere de ambalare explică preferința industriei pentru cablare flexibilă, bare compacte și module de alimentare multistrat bazate pe PCB.

4. Așteptările de fiabilitate se modifică din cauza vibrațiilor mari și a sarcinilor ciclice

Motoarele EV generează semnături de vibrații diferite în comparație cu motoarele:

• Armonicile de înaltă frecvență afectează ecranele cablurilor, conductoarele împletite și cablajele senzorilor.
• Componentele trebuie să reziste la o torsiune ciclică mai mare, în special în apropierea suporturilor de motor și a sistemelor de suspensie.
• Ciclurile de regenerare a frânării impun solicitări electrice și mecanice repetate, influențând proiectarea la oboseală atât pentru conductorii de cupru, cât și pentru cei din aluminiu.

Durabilitatea depinde de înțelegerea modului în care ciclurile de funcționare ale EV diferă de tiparele de vibrații ale motorului cu ardere.

5. Arhitectura de electronică grea crește cerințele EMC și de ecranare

VE-urile operează sisteme electronice de mare putere împreună cu rețele dense de senzori pentru ADAS. Acest lucru îi obligă pe designeri să regândească:

• Geometria de ecranare în cablare
• Strategii de împământare și legare
• Reguli de separare între circuitele de înaltă tensiune și de joasă tensiune
• Compatibilitate electromagnetică în medii de comutare de înaltă frecvență

Ecranarea împletită, configurațiile cu perechi răsucite și straturile compozite hibride sunt utilizate mai agresiv decât în vehiculele tradiționale.

6. Considerațiile software și date influențează arhitectura hardware

Spre deosebire de sistemele de ardere, funcționalitatea de bază EV depinde de coordonarea digitală:

• Sistemele de gestionare a bateriilor necesită senzori de înaltă precizie, conectori stabili și cabluri rezistente la zgomot.
• Monitorizarea în timp real conduce la alegerea componentelor cu trasabilitate și interfețe de diagnosticare.
• Algoritmii de întreținere predictivă încurajează componentele cu semnături electrice stabile pe durata de viață.

Designul hardware reflectă din ce în ce mai mult nevoile software-ului, în special în sistemele de baterii.

7. Selecția materialului de formă de sustenabilitate și circularitate

Deoarece mineralele bateriilor domină impactul ciclului de viață, designerii de produse EV iau în considerare reciclabilitatea încă de la început:

• Componentele din aluminiu și cupru sunt proiectate pentru recuperarea materialului curat.
• Utilizarea adezivului este redusă la minimum în favoarea îmbinărilor mecanice pentru a sprijini dezasamblarea la sfârșitul vieții.
• Designerii evaluează acoperirile, aliajele și conectorii în funcție de modul în care acestea afectează reciclabilitatea.

Acest lucru a condus la modele de pachete și hamuri mai modulare.

8. Cerințele de siguranță definesc interfețele mecanice și electrice

Performanța EV introduce considerații suplimentare de siguranță:

• Toate componentele de înaltă tensiune necesită izolație îmbunătățită, distanțe de curgere și marcaje clare.
• Stabilitatea termică devine o variabilă de siguranță, nu doar una de performanță.
• Rezistența la foc, protecția la pătrunderea apei și rezistența la strivire afectează proiectarea carcaselor, împletituri, manșoane și conducte.

Așteptările de reglementare privind sistemele de înaltă tensiune influențează direct alegerile materialelor și normele de proiectare mecanică.

Unde găsesc soluțiile de sârmă împletită de aluminiu cea mai puternică cerere?

Soluțiile de sârmă împletită din aluminiu înregistrează o cerere solidă și în creștere în sectoarele în care flexibilitatea, masa redusă, toleranța termică și durabilitatea vibrațiilor sunt priorități. Aceste cerințe apar în mai multe industrii care se orientează către electrificare, ambalare compactă și căi de curent mai ridicate.

Cererea este întărită de tendințe mai ample:

• Electrificarea mașinilor rutiere, feroviare și industriale crește interesul pentru conductoarele mai ușoare.
• Electronica de putere compactă îi împing pe designeri către geometrii de împletitură care se deplasează cu ușurință prin spații restrânse.
• Sensibilitatea EMI în electronica modernă sprijină adoptarea de straturi de ecranare împletite realizate din fire de aluminiu.
• Practicile de durabilitate favorizează materialele care se reciclează curat și se separă ușor în timpul dezasamblarii.

Performanța cuprinzătoare a firului împletit de aluminiu în procesele de fabricație, optimizarea performanței și aplicațiile practice demonstrează valoarea sa practică ca soluție de conductivitate inginerească modernă. Pe măsură ce cererea de materiale conductoare eficiente, durabile și adaptabile continuă să crească în toate industriile, integrarea stabilă a acestor componente în medii de sistem complexe a devenit un aspect cheie în integrarea tehnologiei. Pentru cumpărători, colaborarea cu producătorii care au cunoștințe aprofundate despre proprietățile materialelor și standardele de proces permite o potrivire mai precisă cu cerințele scenariului de aplicare. Companii precum Hangzhou Kunli Welding Materials Co., Ltd. se concentrează pe cercetarea și dezvoltarea și producția acestui tip de conductor. Prin proiectarea sistematică a raportului de materiale și controlul procesului, acestea furnizează produse din sârmă împletită din aluminiu care îndeplinesc direcția de evoluție tehnologică a industriei, au performanțe stabile și o adaptabilitate structurală puternică.
