Ce este sârma împletită de aluminiu și unde este utilizat în mod obișnuit

Producătorii de sârmă împletită din aluminiu sunt esențiali pentru furnizarea de conductori flexibili și ușori pentru o gamă largă de aplicații de alimentare și împământare. Prin împletirea multor fire fine de aluminiu în împletituri plate sau rotunde, producătorii creează conductori care rezistă la oboseala metalică, disipează căldura mai eficient decât barele solide și reduc greutatea sistemului acolo unde fiecare kilogram contează. Aceste produse apar în substații ca jumperi flexibile de magistrală, în rețele solare și vehicule electrice ca interconexiuni de curent ridicat și în interiorul echipamentelor de automatizare, marine și de consum, unde mișcările repetate și mediile corozive sunt de rutină. Controlul atent al diametrului firului, recoacerii, tensiunii împletiturii și finisajelor suprafeței - inclusiv electro-cositorirea atunci când este necesar - definește performanța pe care o veți vedea în funcționare, în timp ce metodele obișnuite de instalare, cum ar fi sertizarea hidraulică și conexiunile cu șuruburi asigură îmbinări durabile, cu rezistență scăzută.

Ce este Sârmă împletită din aluminiu

Sârma împletită din aluminiu este un conductor electric flexibil realizat prin țeserea mai multor fire subțiri de aluminiu într-o bandă plată sau o structură rotundă asemănătoare frânghiei. În loc să folosească o singură bucată solidă de metal, procesul de împletire transformă sute sau mii de fire fine de aluminiu într-un singur produs moale, foarte flexibil, care încă transportă curent greu cu foarte puțină rezistență.

Impletitura ii ofera trei mari avantaje fata de firul sau cablul solid obisnuit:

• Se poate flexa de milioane de ori fără a se rupe (perfect pentru orice se mișcă).
• Rămâne mult mai ușor decât împletitura de cupru de aceeași valoare nominală.
• Aluminiul formează în mod natural un strat de oxid subțire și dur care îl protejează de coroziune în medii umede sau sărate.

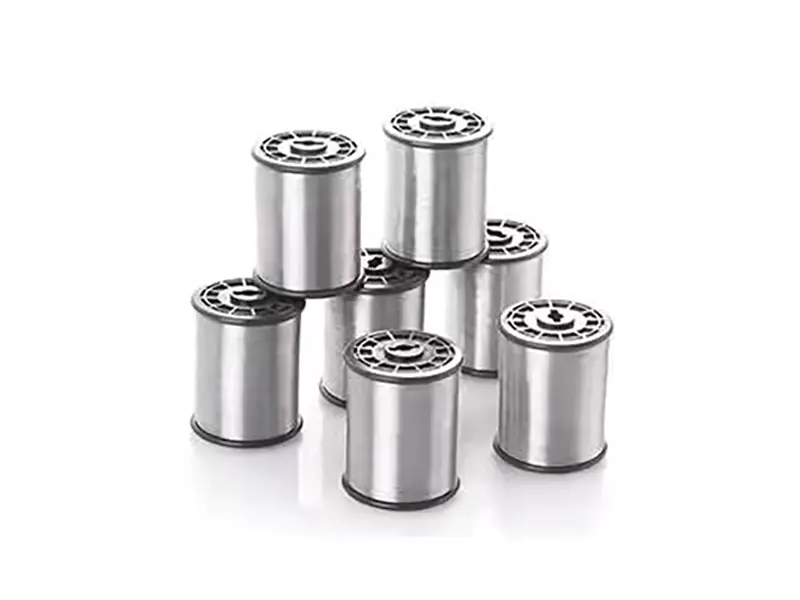

La Kunliwelding, producem atât sârmă împletită din aluminiu, cât și sârmă rotundă, într-o gamă largă de dimensiuni, de la secțiuni mici utilizate în interiorul aparatelor până la curele grele care transportă mii de amperi în stațiile electrice.

Înțelegerea de ce structura împletită schimbă totul

Imaginează-ți încercând să rupă o singură tijă groasă de aluminiu în jumătate, îndoind-o înainte și înapoi. După doar câteva zeci de cicluri metalul se întărește și se fracturează. Acum imaginați-vă că împărțiți aceeași secțiune transversală în câteva sute de șuvițe subțiri de păr și împletindu-le împreună. Când împletitura se îndoaie, fiecare șuviță individuală trebuie să se deplaseze doar o mică distanță, astfel încât niciuna dintre ele nu ajunge vreodată la punctul de oboseală. Acea simplă redistribuire a stresului este motivul pentru care o împletitură de aluminiu realizată corespunzător poate îndura milioane de cicluri de flexibilitate și încă arată nou-nouț.

Țesătura deschisă creează, de asemenea, canale naturale de aer între șuvițe. Căldura care s-ar acumula în interiorul unui conductor solid scapă cu ușurință, ceea ce înseamnă că împletitura rulează vizibil mai rece sub aceeași sarcină. În multe instalații, această marjă termică suplimentară este diferența dintre o componentă care durează douăzeci de ani și una care se defectează prematur.

Instalații de zi cu zi Majoritatea oamenilor nu observă niciodată

Intrați în orice substație industrială sau linie de aparate de comutație de medie tensiune și aproape sigur veți vedea împletituri plate din aluminiu folosite ca jumperi flexibile pentru magistrală și curele de împământare. Forma plată le permite să se așeze bine pe barele colectoare, iar elasticitatea inerentă absoarbe vibrațiile de joasă frecvență de la transformatoarele din apropiere, fără a transmite vreodată această mișcare la îmbinările cu șuruburi.

La instalațiile solare de pe acoperiș sau de la sol, șirurile de panouri se conectează la cutiile combinatoare prin cabluri împletite din aluminiu. Pe parcursul zilei, rafturile de montare se încălzesc și se extind; noaptea se racesc si se contracta. Conexiunile rigide ar transfera aceste forțe direct la cutiile de joncțiune ale modulelor și, eventual, ar sparge îmbinările de lipire. Impletitura pur si simplu se flexeaza cu structura si protejeaza partile mai fragile ale sistemului.

În interiorul vehiculelor electrice – fie că sunt mașini de pasageri, autobuze sau camionete de livrare – împletiturile rotunde groase de aluminiu formează căile de mare curent între baterii, invertoare și motoare. Fiecare kilogram scos din cablajul se traduce direct în autonomie suplimentară, iar împletitura de aluminiu oferă aceeași putere ca cuprul la aproximativ jumătate din greutate.

Liniile de automatizare din fabrică sunt un alt loc în care firul împletit din aluminiu a devenit indispensabil. Roboții cu șase axe, mașinile de preluare și plasare și celulele automate de sudură direcţionează puterea și semnalele prin lanțuri portabile sau canale de cablu care se îndoaie de milioane de ori pe an. În interiorul acelor lanțuri veți găsi mănunchiuri de împletitură de aluminiu, adesea protejate de un manșon subțire extrudat, care se flexează lin cu fiecare mișcare a brațului robotului.

Aplicațiile marine profită din plin de rezistența naturală la coroziune a aluminiului. Iahturile, navele de pescuit comercial, bărcile de aprovizionare offshore și chiar navele de croazieră folosesc curele împletite din aluminiu pentru interconexiunile bateriei, circuitele de pornire, legarea între secțiunile carenei și împământarea echipamentelor de navigație. Sprayul salin care ar distruge rapid cuprul neprotejat determină pur și simplu aluminiul să formeze o piele subțire și tare de oxid care oprește atacurile ulterioare.

Chiar și în interiorul aparatelor electrocasnice obișnuite, același principiu se aplică la o scară mai mică. Mașina de spălat care vibrează pe podeaua spălătoriei, compresorul frigiderului care pornește și se oprește de mii de ori pe an, unitatea de condensare a aerului condiționat care stă afară în ploaie și căldură - toate se bazează pe lungimi scurte de împletitură de aluminiu pentru a menține strânse bornele motorului în ciuda tremurului constant.

Privire detaliată asupra unor medii specifice

Metode de conectare în care se încred instalatorii

Majoritatea clienților noștri realizează conexiuni permanente prin sertizare hidraulică. Un urechi tubular este alunecat peste capătul împletiturii curățat și comprimat cu un set de matrițe care forțează aluminiul moale să curgă în fiecare dinte din interiorul cilindrului. Îmbinarea finită este etanșă la gaz, sudată la rece și nu se va slăbi chiar și după decenii de cicluri de temperatură.

În locațiile cu spațiu limitat, instalatorii deseori perforează sau forează o gaură direct prin împletitura plată și o înșurubează pe bara cu feronerie de înaltă rezistență și șaibe elastice Belleville. Șaibele mențin presiunea constantă pe măsură ce materialele se extind și se contractă, asigurând rezistența la contact rămâne scăzută pe toată durata de viață a echipamentului.

Lipirea este posibilă cu fluxul și tehnica corecte, în special pe versiunile din cositor, dar sertizarea rămâne metoda preferată pentru conexiunile de alimentare, deoarece este mai rapidă, mai repetabilă și nu necesită curățare ulterioară.

Performanta termica in instalatii reale

Deoarece suprafața împletiturii este dramatic mai mare decât un conductor solid de aceeași secțiune transversală, răcirea convectivă și radiativă are loc mult mai eficient. Testele pe care le facem în mod obișnuit arată că temperatura crește cu zece până la douăzeci de grade mai mică decât barele solide echivalente din aluminiu sau cupru atunci când transportă curenți identici în aer liber. Această marjă devine deosebit de valoroasă în interiorul panourilor închise, unde fluxul natural de aer este limitat.

Aplicații emergente și cu creștere rapidă

Infrastructura de încărcare a vehiculelor electrice a creat modele de cerere complet noi. Stațiile publice de încărcare rapidă folosesc role de cablu retractabile care se extind și se retrag de mii de ori pe zi. În interiorul acelor bobine, conductoare groase împletite din aluminiu se ocupă de flexia mecanică care ar distruge orice cablu solid în câteva săptămâni.

Dezvoltatorii de energie eoliană specifică acum o împletitură de aluminiu pentru cablarea sistemului de rotire și pas, deoarece nacela se rotește continuu pentru a face față vântului, iar palele ajustează pasul la fiecare rotație. Cablarea tradițională s-ar răsuci până la distrugere; impletitura pur si simplu se flexeaza fara a stoca energie de torsiune.

Centrele de date mari construiesc sisteme de căi de transport care rulează pe sute de metri prin clădiri care se stabilesc și se schimbă ușor în timp. Secțiunile rigide ale magistralei sunt legate prin rosturi de dilatare largi împletite din aluminiu care absorb toate mișcările în tăcere și nu necesită întreținere.

Sistemele de șine și tramvai conectează vagoane cu jumperi grele din aluminiu împletite, care transportă curentul de retur a tracțiunii, în timp ce suspensia se articulează pe șine denivelate. Combinația dintre capacitatea mare de curent și greutatea redusă face din aluminiu alegerea naturală.

Locurile de concerte, sălile de expoziții și scenele temporare în aer liber atârnă deasupra capului cablurilor de distribuție a energiei. Echipajele au nevoie de alimentatoare care se înfășoară rapid, cântăresc puțin și rezistă la îndoire după manipulări repetate. Impletitura usoara din aluminiu a inlocuit in mare parte cablurile de cupru mai grele in platformele profesionale de turism.

Selectarea configurației corecte

Impletitură rotundă disponibilă într-o gamă largă de dimensiuni, găzduind diverse aplicații.

Opțiunile de împletitură plată sunt, de asemenea, extinse, potrivite pentru diferite cerințe atât în ​​​​lățime, cât și în grosime.

Materialele includ finisaje din aluminiu sau electro-coasitor, oferind o protecție sporită împotriva coroziunii și facilitând o lipire mai ușoară.

Oferim opțional manșon extensibil din poliester sau nailon, care adaugă rezistență la abraziune pentru o durabilitate îmbunătățită.

Produsele noastre vin în lungimi pre-tăiate, fie cu urechi sertiți, fie cu capete găurite, asigurându-se că sunt gata pentru instalare imediată.

Spuneți-ne curentul de funcționare, numărul așteptat de cicluri flexibile, condițiile ambientale și constrângerile de spațiu și vă vom recomanda construcția exactă care va oferi decenii de service fără probleme.

Fiabilitatea pe termen lung este încorporată, nu este adăugată ulterior

Fiecare etapă a procesului nostru este concepută în jurul unui singur obiectiv: odată ce împletitura este instalată, nimeni nu ar trebui să se mai gândească la asta. Diametrul firului și temperatura de recoacere sunt controlate astfel încât materialul să rămână moale pe toată durata vieții sale. Tensiunea împletiturii și lungimea întinderii sunt menținute constante, astfel încât țesutura nu se deschide niciodată și invită la abraziune. Inspecția finală detectează orice imperfecțiune a suprafeței înainte ca produsul să fie ambalat și expediat.

Când specificați împletitură de aluminiu pentru un proiect, apelați la producătorii care potrivesc detaliile de construcție cu aplicația: alegeți secțiunea transversală, finisajul și tratamentul final adecvat pentru curenții așteptați, ciclurile de flexibilitate, condițiile ambientale și spațiul disponibil. Impletitura realizata corect reduce nevoile de intretinere prin adaptarea expansiunii termice, vibratiilor si miscarii continue fara cresterea rezistentei la contact si este disponibila cu mansoane de abraziune optionale sau urechi preatasati pentru instalare plug-and-play. Dacă puteți furniza curentul de funcționare, ciclul de funcționare așteptat, expunerea la mediu și constrângerile de montare, un producător poate recomanda configurația împletiturii care se aliniază cu acele cerințe și care acceptă funcționalitatea pe termen lung.
